公司介绍

浙江立磨自动化设备有限公司是一家专业致力于磨床研究与生产，专业生产高精度磨床的企业。

主要生产：高精度转台磨床系列：立式复合磨床，立式磨床，立式内外圆磨床，万能开刃机，超精圆台磨床，全自动磨床。

回转磨床有四种结构形式，^一种是立式圆台平面磨床，一种是卧式圆台平面磨床，一种双立式磨头，一种一立一卧磨头。 精密转台磨床适用于发电机、碳化硅，陶瓷，工具、刀具，轴承、磁性材料、机械配件精密加工。根据客户需求，可定制生产。

公司致力于平面磨床，复合磨床，刀具专业磨床的创新，公司生产设备齐全、制造工艺先进、产品质量稳定。为增强企业技术创新能力，提升公司产品市场竞争力， 打造转台磨床部件研发和生产。浙江立磨自动化设备有限公司成立了企业研发部门，研发部门成立以来大力招揽和提拔人才，至今已拥有了一支结构合理、业务素质高、专业结构配置合理，各具特长的科研队伍。在进行自主研发的同时，企业积极开展多渠道技术合作、交流活动，夯实科研基础水平。浙江立磨自动化设备有限公司发部门的建立，增强了企业技术创新能力，提升了公司产品市场竞争力，为精密转台磨床的研发和生产提供了良好的平台。

      公司秉承质量为本,科技创新,服务至尊的经营理念，在不断完善原有产品的同时积极开发新的产品,致力成为中国高品牌的磨床制造商及供应商。

技术文件

1、RSG1200CNC数控卧轴圆台平面磨床采用拖板带工作台旋转往复运动，磨头体在立柱拖板上上下往复运动，磨削出高精密平面。

2、卧式磨头采用动静压主轴设计，15KW电主轴驱动，额定1500，1最高转速3000rpm。砂轮直径（Ф350-Ф500），

3、静压工作台，电磁式工作台，直径Φ1200mm。工作台用司服电主轴功率7.5KW带动。工作台转速0-150R/MIN可调。可实现恒线速切削，减少工件变成，光洁度一致性。

4、横向进给X轴和垂直进给Z轴装置，由伺服电机（X≥15N，Z≥10N.m）、减速机构、滚珠丝杠、直线导轨。其中垂直轴有制动或自锁装置。

5、磨床各导轨处均设置润滑点，由电动润滑泵进行润滑。为工作台配备独立供 油箱，进、回管路通过拖链合理布局。

6、电磁吸盘采用铜芯线圈设计，表面花盘采用同心圆设计，客户也可定制花盘。表面磁力均匀，并配备了自动充退磁装置，具有磁力可调、失磁保护等功能。

7、冷却水箱带300L磁分离器，冷却管路经由拖链达冷却位置。磁分离电机功率0.2KW，冷却泵电机功率0.45KW。

8、电气采用独立电柜，独立操纵台，数控系统控制，可二轴联动，可实现自动控制，自动完成循环磨削。

9、配备新型自动碰面对刀装置，无需对刀加工，节约加工时间，配备精密对刀仪，可精准测出砂轮损耗量，从来通过补尝，精密加工出厚度尺寸，无需测量。

10、全新全封闭防水罩壳，外观简洁美观大气，配备吸雾系统，和自动冲水系统，内部干净清爽；

新特点介绍

RSG1200CNC数控卧轴圆台平面磨床新特点

1），机床设计更合理，底坐稳固，磨头切削钢性加强，主轴可短，磨削刚性加强。

2），增加碰面仪和对刀仪的配合，提高效率，减少测量时间，磨削产品统一性更好。

3，防水性更好，传统磨床，磨头下边容易流水，防护时间短，现在磨头下没水刮板，不会损坏。

自动对刀仪外观图

  主要应用范围

       适合轴承类、齿轮类、套筒类零件的的高精度磨削加工，可在一次装夹工件中完成工件内圆、外圆、端面和直边的高精度磨削加工，达到很高的尺寸精度和几何精度。

通过数控联动实现砂轮的锥形修整和圆锥磨削；通过砂轮的成形修整，实现内外圆的成形磨削。

适用于对圆柱、圆锥、球轴承内、外套圈、滚道及端面各表面的多批量、多品种、多规格的精加工磨削；也适用于齿轮类、套筒类等零件的高精度磨削加工。

技术执行标准

JB/T 9872-1999         金属切削机床  机械加工件通用技术条件

JB/T 9874-1999         金属切削机床  装配通用技术条件

JB/T 9908.4-1999       卧轴圆台平面磨床技术条件

JB/T 9910.2－1999      高精度卧轴圆台平面磨床技术条件

JB/T 9910.1－1999      高精度卧轴圆台平面磨床 精度检验

GB/T 10927-2004        立轴圆台平面磨床 参数

JB/T 9909.3－1999      立轴圆台平面磨床 技术条件

JB/T 9909.2－1999      立轴圆台平面磨床 精度检验

使用基本环境

  电力三相五线380V 50Hz，气压0.8MPa，温度-15一40°，地面压强30MPa

机床电器系统

1、    根据用户需要，可以自由编写程式。本公司有编好专用程序，直接键入加工量数值即可，简单易学，操作方便。

2、    数值设定总研磨量，预留精磨量，即可自动进给研磨。设有自动补尝功能，根据砂轮的损耗，自动补尝。

3、    每次进给数量：最小值0.001mm至最大值0.1mm，无火花研磨次数0-10次，自动磨削功能可选择。

4、    研磨结束可选择砂轮停在最低点位置或砂轮自动上升至指定位置。

5、    研磨加工中可随时暂停，以利修整砂轮、测量工件尺寸，暂停中可修正设定值，延续自动研磨，确保加工尺寸。

6、    研磨结束可选择是否自动停机断电。

7、    本设备采用新代数控系统，根据双方多年合作，操作性能都按用户方便，易学，专用设计，别的系统没有专用按件。

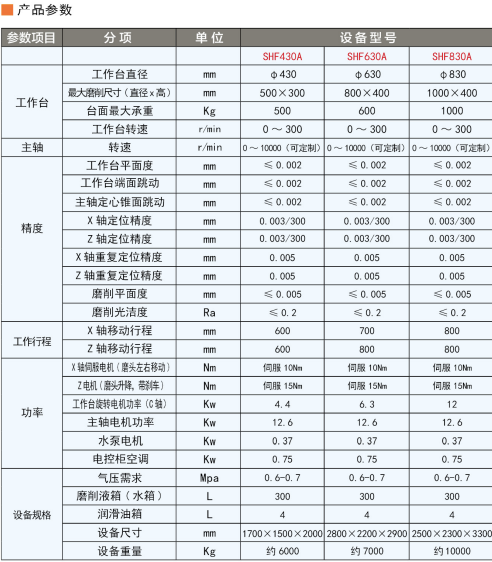

 主要技术参数
